QUAD S-5 是 S 系列中的大型 3 音路被動式落地喇叭，結合 QUAD 招牌 True Ribbon 平面絲帶高音、獨立 Kevlar 中音與雙 165mm Kevlar 低音，並於箱體後方加入三組大型 ABR 輔助低音輻射器，兼顧細膩中高頻、大型聲場與更完整的低頻延伸。

相較 S-4，S-5 將低音單體由 125mm 放大至 165mm，ABR 同樣升級為三組 165mm，箱體容積達 72.4L，靈敏度提升至 90dB，低頻延伸可達 35Hz，更適合中大型空間與追求完整兩聲道 Hi-Fi 規模的使用者。

S-5 為被動式落地喇叭，本身沒有內建擴大機，需搭配綜合擴大機、串流綜合擴大機或前後級系統使用。

45 × 12mm True Ribbon 絲帶高音

S-5 搭載 QUAD S 系列代表性的 45 × 12mm True Ribbon 平面絲帶高音。

絲帶振膜本身同時負責音圈與聲音輻射，極低的振動質量能快速回應音樂訊號，呈現細膩的高頻資訊、樂器泛音與錄音空間細節。

QUAD 亦針對絲帶高音的擴散特性進行設計，在水平方向維持較寬廣的聆聽範圍，同時控制垂直方向的聲音擴散，減少地板與天花板反射對主要聆聽位置造成的干擾。

100mm Kevlar 獨立中音

S-5 採完整 3 音路架構，配置獨立 100mm Woven Kevlar 編織 Kevlar 中音單體。

讓人聲、弦樂、吉他與大量樂器所在的重要中頻區域交由專屬單體負責，雙 165mm 低音則能專注處理低頻。

透過高、中、低音分工，面對大型編制與複雜音樂內容時，能維持更清楚的層次、聲音定位與樂器分離度。

雙 165mm Kevlar 低音

低頻配置 2 顆 165mm Woven Kevlar 編織 Kevlar 低音單體，是 S-5 相較 S-4 最明顯的升級之一。

Kevlar 振膜兼具輕量與高剛性，在較大振幅下仍能保持良好的控制能力；搭配 S-5 更大的 72.4L 箱體，使低頻兼具重量、速度與動態。

頻率響應達 42Hz～23kHz（±3dB），低頻延伸更可達 35Hz（-6dB），能為鼓聲、Bass、電子音樂、管弦樂與電影配樂提供更完整的低頻基礎。

三組 165mm ABR 輔助低音輻射器

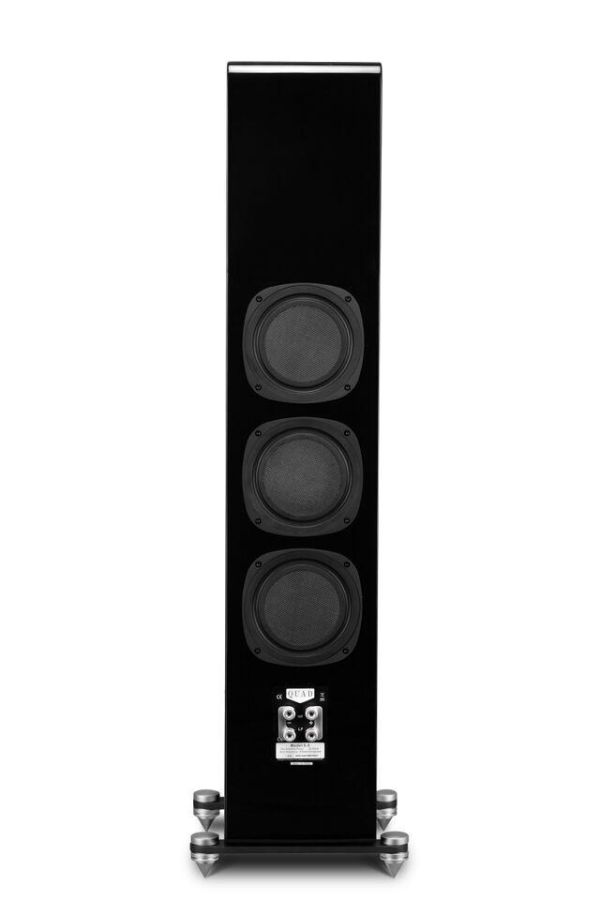

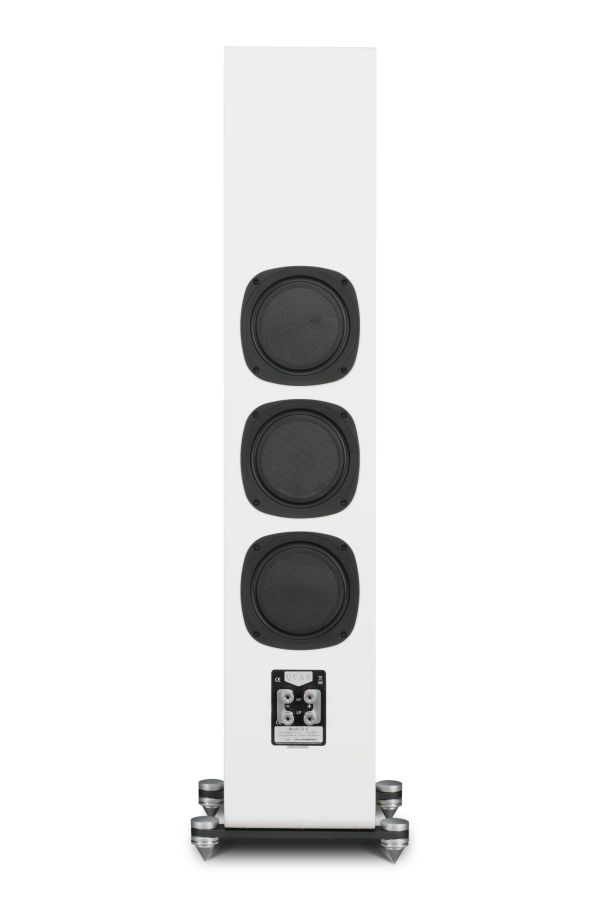

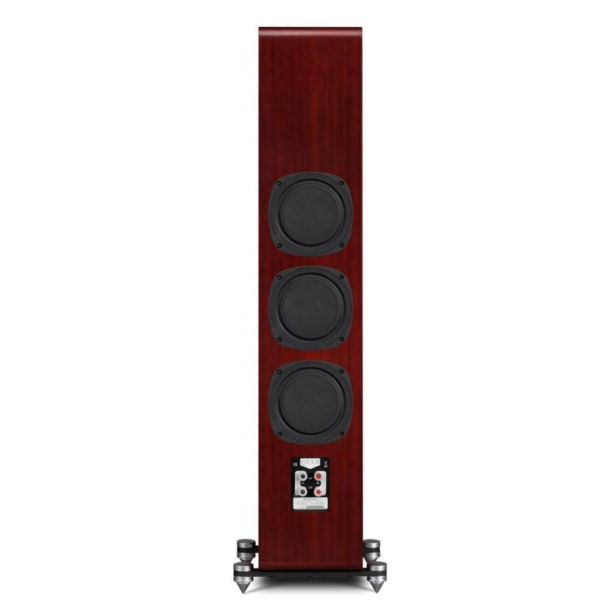

S-5 沒有使用一般落地喇叭常見的 Bass Reflex 低音反射孔，而是在箱體背面配置 3 顆 165mm ABR（Auxiliary Bass Radiator）輔助低音輻射器。

ABR 能利用箱體內部由主動低音單體產生的能量進一步延伸低頻響應，同時避免傳統低音反射孔在大音量下可能產生的氣流噪音。

這套設計讓 S-5 即使延伸至 35Hz，仍著重低頻的準確度與清晰輪廓，而非單純增加低頻量感。

570Hz／3.2kHz 三音路分頻

S-5 的分頻頻率設定於 570Hz 與 3.2kHz。

雙 165mm Kevlar 單體負責低頻，100mm Kevlar 單體處理核心中頻，再由 True Ribbon 絲帶高音接手高頻。

透過三組單體在各自適合的工作頻段運作，降低單一單體需要涵蓋過寬頻率範圍所產生的負擔，使人聲、中低頻與高頻細節之間能更自然地銜接。

複合式箱體降低共振

QUAD S 系列箱體採用 MDF 與高密度粒子板交替組成的複合式結構，利用不同材料的共振特性降低箱體面板本身產生的振動與聲音染色。

箱體前後上緣亦採圓弧處理，在保留 QUAD 經典外觀設計的同時，也有助於改善聲波繞射。

S-5 箱體容積達 72.4L，為雙 165mm 低音與三組 ABR 提供充足的工作空間。

90dB 靈敏度，建議搭配 40～200W 擴大機

S-5 靈敏度達 90dB（2.83V @ 1m），額定阻抗為 6Ω，最低阻抗 3.2Ω。

原廠建議搭配 40～200W 擴大機。由於阻抗最低會下降至 3.2Ω，若希望充分發揮雙 165mm 低音的控制力與大型動態，建議搭配具備良好電流輸出能力的綜合擴大機或後級。

Black Oak 與 Sapele Mahogany 保留自然木質紋理，適合傳統 Hi-Fi 與黑膠系統；Piano Black 與 Piano White 則以亮面鋼琴烤漆呈現更現代的居家風格。

商品規格

．品牌：QUAD
．產品型號：S-5
．產品類型：被動式落地喇叭
．揚聲器形式：3 音路／ABR 輔助低音輻射設計
．高音單體：45 × 12mm True Ribbon 平面絲帶高音
．中音單體：100mm Woven Kevlar Cone × 1
．低音單體：165mm Woven Kevlar Cone × 2
．ABR 輔助低音輻射器：165mm × 3
．靈敏度：90dB（2.83V @ 1m）
．建議擴大機功率：40～200W
．額定阻抗：6Ω
．最低阻抗：3.2Ω
．頻率響應：42Hz～23kHz（±3dB）
．低頻延伸：35Hz（-6dB）
．分頻頻率：570Hz／3.2kHz
．箱體容積：72.4L
．機身高度：1070mm＋55mm 底座
．機身寬度：205mm
．機身深度：330mm＋30mm 端子
．整體尺寸：約 205 × 1125 × 360mm（W × H × D）
．單支重量：25.32kg
