商品詳情

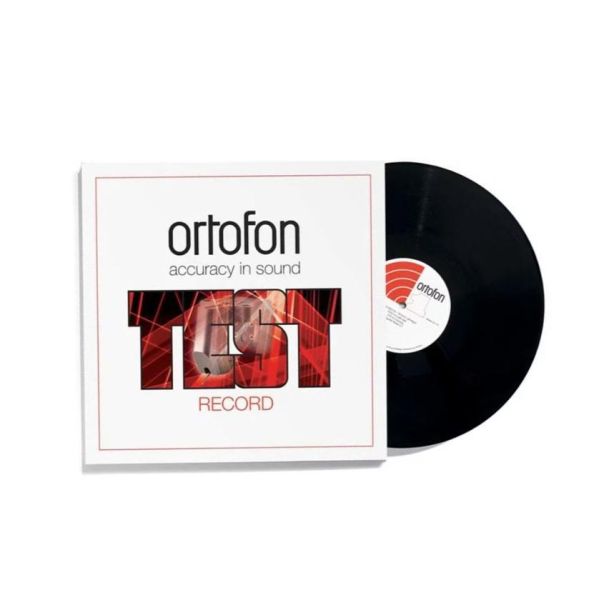

Ortofon 測試唱片專為讓您在家中最自然的聆聽環境下，檢測 HiFi 音響系統而設計。唱片內收錄多組專用測試訊號，可用來分析唱頭的性能表現，以及唱頭與唱臂、唱盤之間的搭配狀況。
在測試唱頭之前，請先確認 HiFi 系統運作正常。左聲道喇叭應連接至擴大機的左聲道，右聲道亦同；兩支喇叭應保持正確相位，並妥善擺放於聆聽空間中。
本測試唱片適用於配備內建 RIAA 等化的音響系統播放。測試時，建議將音量設定於適中的訊號音量。
請依照您的唱盤與唱臂使用說明，確認安裝與校準皆正確，並進行以下設定：
- 將唱臂調整至與唱片表面保持平行
- 依照唱頭原廠建議規格設定垂直針壓（Vertical Tracking Force）
- 正確設定抗滑力（Anti-skating）
- 調整唱針超距（Stylus Overhang）
正確的安裝與調整能確保測試結果更準確，也能讓唱頭發揮應有的性能。
15 軌測試音軌
其中第 1–4 軌與第 5–15 軌分別刻製
全新 15 軌精密壓製測試唱片
- 左聲道頻率掃描：800 Hz–50 kHz，對數掃頻，28 秒，線性刻製*
（800–20,000 Hz ±1.5 dB） - 右聲道頻率掃描：800 Hz–50 kHz，對數掃頻，28 秒，線性刻製*
（800–20,000 Hz ±1.5 dB） - 左聲道頻率掃描：800 Hz–50 kHz，對數掃頻，28 秒，線性刻製*
（800–20,000 Hz ±1.5 dB） - 右聲道頻率掃描：800 Hz–50 kHz，對數掃頻，28 秒，線性刻製*
（800–20,000 Hz ±1.5 dB） - 基準測試音：1000 Hz，5 cm/sec RMS，左聲道
- 基準測試音：1000 Hz，5 cm/sec RMS，右聲道
- 基準測試音：1000 Hz，5 cm/sec RMS，左聲道
- 基準測試音：1000 Hz，5 cm/sec RMS，右聲道
- 循軌能力測試：橫向調變，峰值 50 μm
- 循軌能力測試：橫向調變，峰值 60 μm
- 循軌能力測試：橫向調變，峰值 70 μm
- 循軌能力測試：橫向調變，峰值 80 μm
- 循軌能力測試：橫向調變，峰值 90 μm
- 循軌能力測試：橫向調變，峰值 100 μm
- 方波測試訊號：2.7 msec，工作週期 3:7
* 掃頻過程中，唱片保持固定振幅刻製，未施加任何 RIAA 校正。
使用方式
可觀看由 Ortofon 聲學與研究主管 Leif Johannsen 示範的影片，了解如何正確安裝、設定與校準高階唱頭。
1–4：頻率掃描 — 檢查頻率響應
影響頻率響應的因素很多，包括訊號線電容量、唱頭負載設定、針壓以及零件磨損等，因此要得到完全平坦的頻率響應並不容易。
有時適度調整唱頭負載設定，反而能取得更理想的整體頻率響應。考量上述因素，在整段掃頻過程中，播放出的訊號都應保持乾淨、無明顯失真。
5–8：基準測試音 — 檢查聲道輸出
透過這組標準基準訊號，可檢查：
- 左、右聲道接線是否正確
- 左右聲道平衡
- 唱盤轉速是否正確
9–14：循軌能力測試 — 315 Hz 橫向調變
這些音軌使用 315 Hz 測試訊號，並依序以 50、60、70、80、90、100 μm 的峰值振幅刻製。
請參考唱頭技術規格表中標示的循軌能力數值。正常情況下，唱頭應能在相應的測試級別中保持穩定循軌，而不產生可聽見的失真。
若無法正常循軌，通常會聽到原本純淨的測試音出現變質、破裂聲，或斷續、不穩定的聲音。可利用擴大機的左右平衡控制，判斷問題發生於單一聲道或兩個聲道。
如果左右聲道的循軌能力不同，通常代表需要重新調整唱臂的抗滑力（Anti-skating）。如果左右兩個聲道都無法正常循軌，則可以逐步增加垂直針壓（Vertical Tracking Force），直到再增加針壓也無法進一步改善循軌表現為止。
15：方波測試訊號 — 2.7 msec，工作週期 3:7
將唱頭輸出接至示波器（Oscilloscope）進行監看時，如果唱頭的接線正確，左右聲道所顯示的方波波形應能準確地相互重合。
